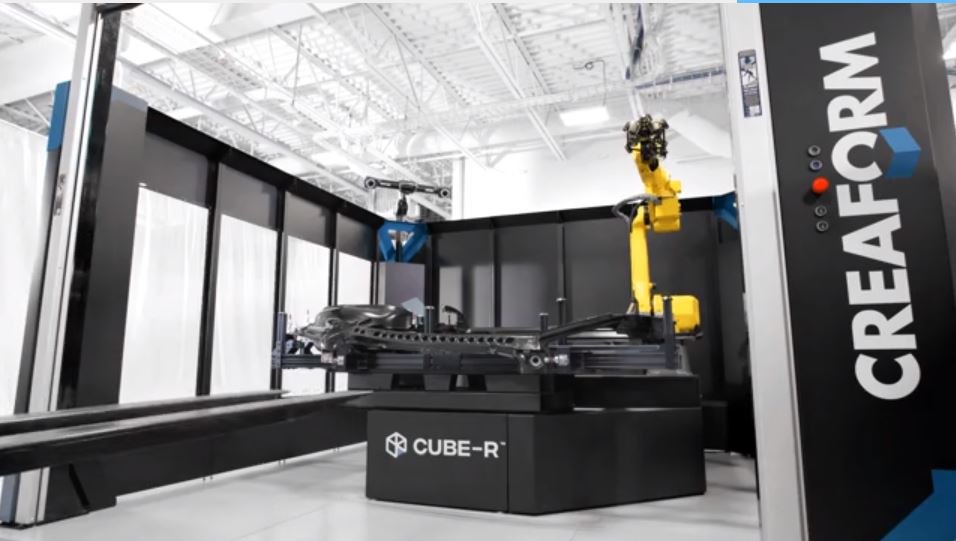

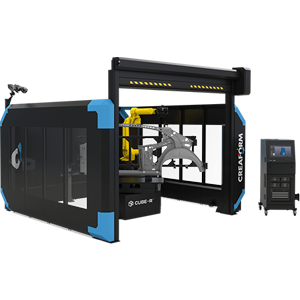

CUBE-R 一站式自動化檢測系統
CUBE-R?光學3D掃描坐標測量機是自動化質量控制應用的整體交鑰匙解決方案，快速、可靠、高效。該自動化3D測量機 MetraSCAN 3D-R, 是一款強大的機器人裝配式光學3D掃描儀，可集成到工廠自動化系統中，并確保3D測量精度。對于解決由傳統坐標測量機（CMM）瓶頸所引起的生產效率相關問題，它無疑是完美的替代方案。
M不同于現有的交鑰匙3D坐標測量機解決方案，該光學3D激光掃描儀可使制造企業充分利用光學測量和工業自動化的強大優勢。該 CMM 測量機有助于用戶充分利用生產周期，提高生產力，提升產品質量。

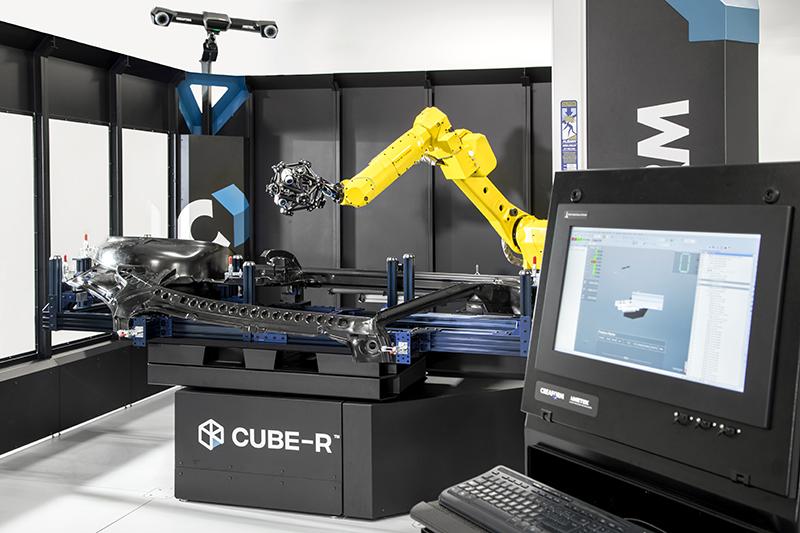

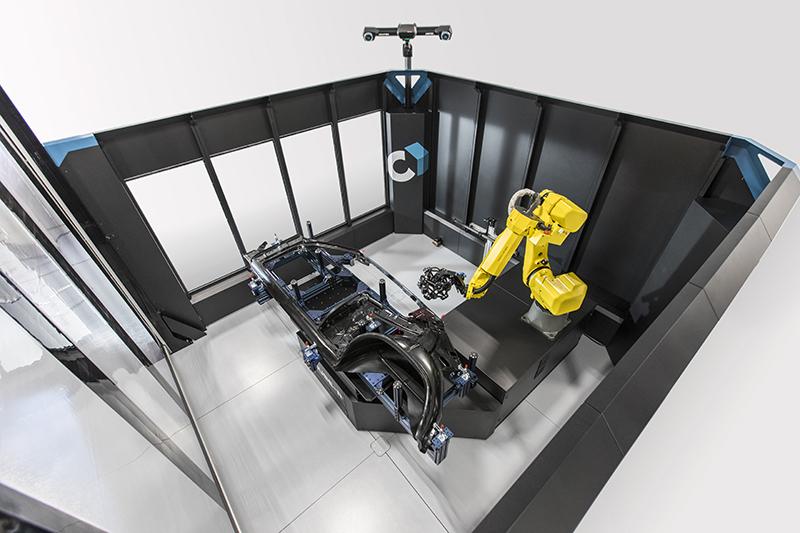

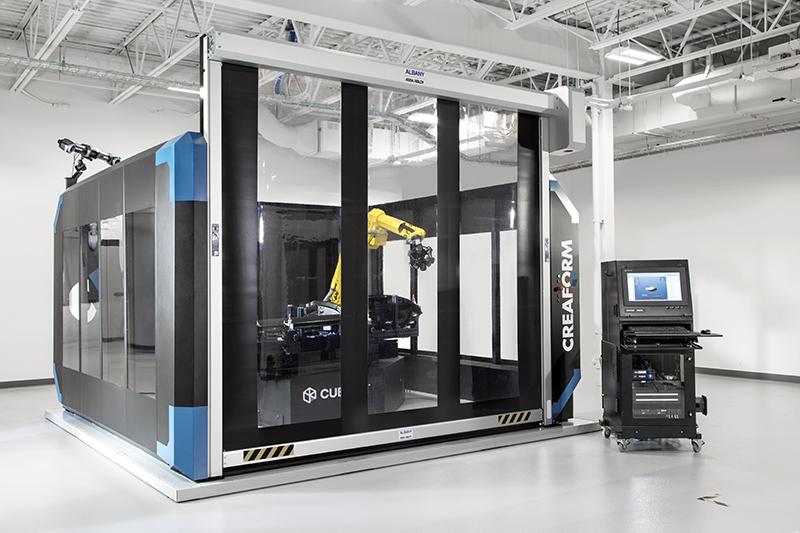

CUBE-R 一站式自動化檢測系統集成了機器人、在線檢測系統、掃描硬件、檢測軟件、雷達、整套系統門等等，是一個非常好的檢測工作站。
盡可能將質量控制引入零件生產環節，可以加快工業檢測流程。針對許多公司希望快速獲得精確檢測結果的需求， 機器人裝配式光學 CMM 3D 掃描儀 MetraSCAN 3D? R-Series。該測量系統是 MetraSCAN 3D 家族的一部分，可幫助制造企業將光學測量和工業自動化的強大優勢直接運用在生產線中，使質量控制更加簡單高效。MetraSCAN 3D R-Series 與工業機器人配合使用，提高了線上檢測和質量控制 (QC) 流程的速度、可靠性和功能多樣性。
MetraSCAN 3D R-Series 這項機器人化解決方案以其具有創新意義的設計而備受世人矚目。該產品可無縫集成到工廠自動化項目中，并可保證更佳的測量精度和速度，從而實現生產效率和產品質量的雙重提高。該自動化檢測解決方案有 Standard 和 Elite 兩種版本可供選擇。

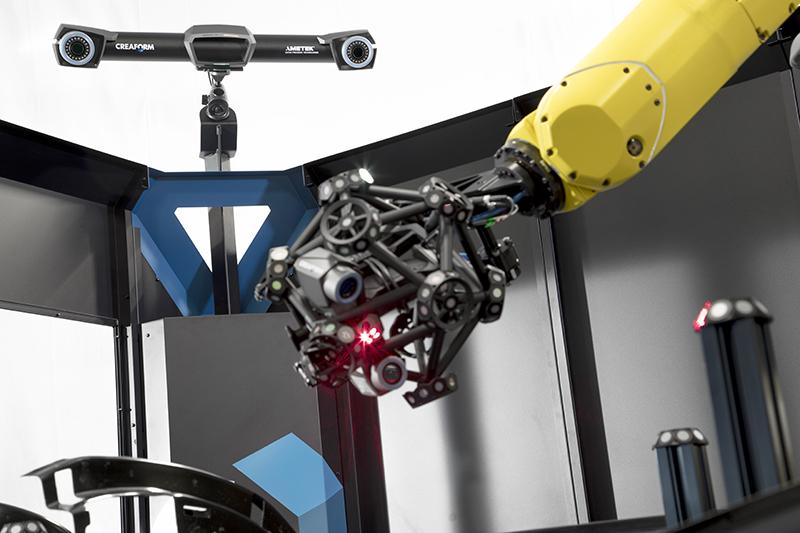

該款車間 3D 掃描儀可與 C-Track? 光學跟蹤器完美搭配。用戶可以通過單個網絡將多達 4 臺 C-Track 連接在一起，從而充分發揮 C-Link? 的功能，大大增強系統的多功能性。
METRASCAN-R 3D? 機器人自動化三維掃描儀，技術規格描述：
| METRASCAN 750-R? | METRASCAN 750-R?|ELITE | |
|---|---|---|
| 精度 | 0.03mm | |
| 分辨率 | 0.05mm | |
| 測量速率 | 480,000 次測量/秒 | |
| 基準距 | 300mm | |
| 景深 | 200mm | |
| 掃描區域 | 275 x 250 mm | |
| 光源 | 7x7 條激光十字線 （外加 1 條直線） | |
| 激光類別 | 二級激光 對人體無害 | |
| 重量 | 1.38kg | |
| 尺寸 | 289 x 235 x 296 mm | |
| 連接標準 | USB 3.0 | |
| 軟件 | VXelements | |
| 輸出格式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr | |
| 體積確定度9.1m3空間 | 0.086 mm | 0.064 mm |
| 體積確定度16.6m3空間 | 0.122 mm | 0.078 mm |
|
體積精確度結合 MaxSHOT Next? |
0.060 mm + 0.025 mm/m | 0.044 mm + 0.025 mm/m |
|
體積精確度結合 MaxSHOT Next?|Elite |
0.060 mm + 0.015 mm/m | 0.044 mm + 0.015 mm/m |
| 兼容軟件 | 3D Systems (Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes（CATIA V5 和 SolidWorks）、PTC (Pro/ENGINEER)、Siemens（NX 和 Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）。 | |
| 操作溫度范圍 | 5-40 °C | |
| 操作濕度范圍（非冷凝） | 10-90% | |
*根據 ISO 10360 標準，體積精度被定義為獨立于尺寸的值。
